拼接大屏項目常用的信號處理設備有哪幾種?

發布時間 : 2022-08-01

我們平時在車站、機場、大型商業中心、企業展廳等都有可能見到拼接大屏,它們有的整屏顯示、有的多屏顯示、還有的多窗口顯示。那么現實這些功能主要依靠拼接大屏信號處理設備,常用拼接大屏信號處理設備有幾種呢?主要有分配器、矩陣、外置拼接處理器三種

下面我們來依次介紹這三種常用拼接大屏信號處理設備的功能及如何選購拼接大屏信號處理設備:

一、 分配器

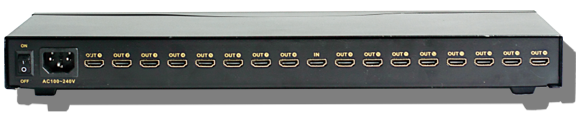

                                                     116出分配器樣圖)


功能:

信號復制,將1路信號復制成多路信號輸出。

l  信號類型:HDMI、DVIVGA、CVBS等;

l  接口特點:1進多出;(1個輸入接口,多個輸出接口,接口為統一類型)

l  設備特點:單臺設備的接口數量是固定的,不能擴容;

l  常用規格:14出、18出、116出;可多臺設備級聯;

l  應用:僅有1路前端信號源的拼接屏項目。



采用分配器做為拼接大屏信號處理設備的液晶拼接項目可實現的顯示功能:

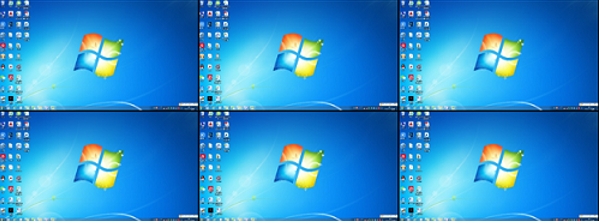

n   單屏顯示

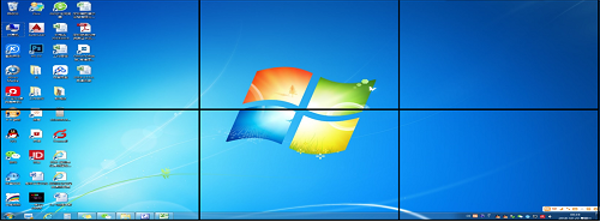

n   整屏顯示




二、矩陣

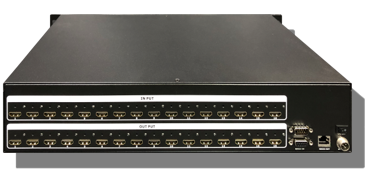

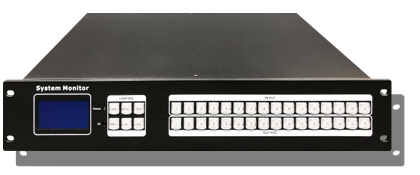

                                                       1616出矩陣樣圖)

image.png   image.png

功能:

信號切換,支持多路信號輸入,多路信號輸出,輸入輸出通道任意切換;矩陣涵蓋分配器的功能。

          l信號類型:HDMI、DVI、VGA、CVBS等;
             l接口特點:多進多出;(多個輸入接口,多個輸出接口,可選混合接口【混合矩陣】)

        l設備特點:A、固定規格的單臺設備接口數量是固定的,不能擴容;B、插卡式的單臺設備在有空置插槽時可擴容,擴容規模取決于機箱的大小;具備RS232控制接口;
            l常用規格:4進4出、4進8出、4進12出、4進16出、4進24出、4進32出、8進4出、8進8出、8進12出、8進16出、8進24出、8進32出、16進8出、16進16出、16進24出、16進32出、24進8出、24進16出、24進24出、24進32出、32進32出、36進36出;單臺設備最大支持144進144出;可多臺設備級聯;

       l應用:有多路前端信號源的拼接屏項目。

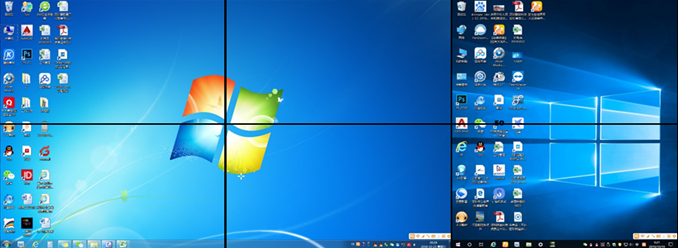

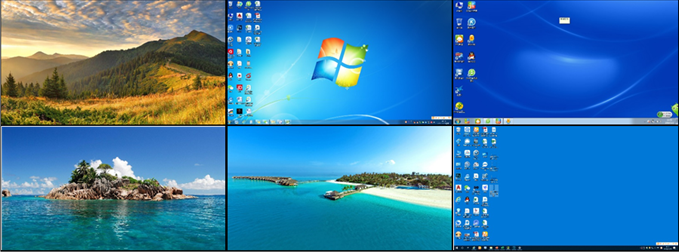

采用矩陣作為信號處理設備的液晶拼接顯示系統可實現的顯示功能:

n  單屏顯示                                                          n   整屏顯示
n

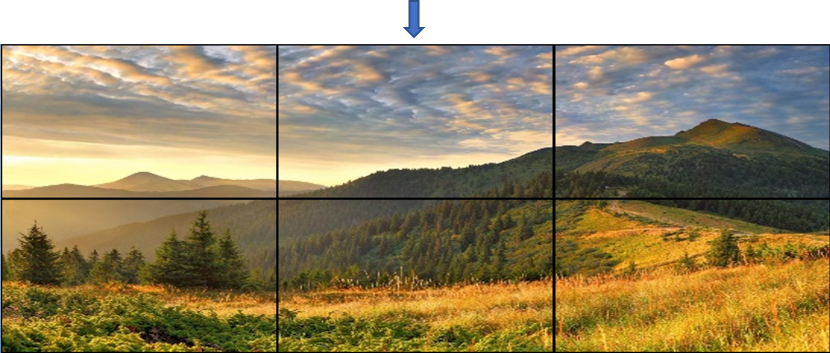

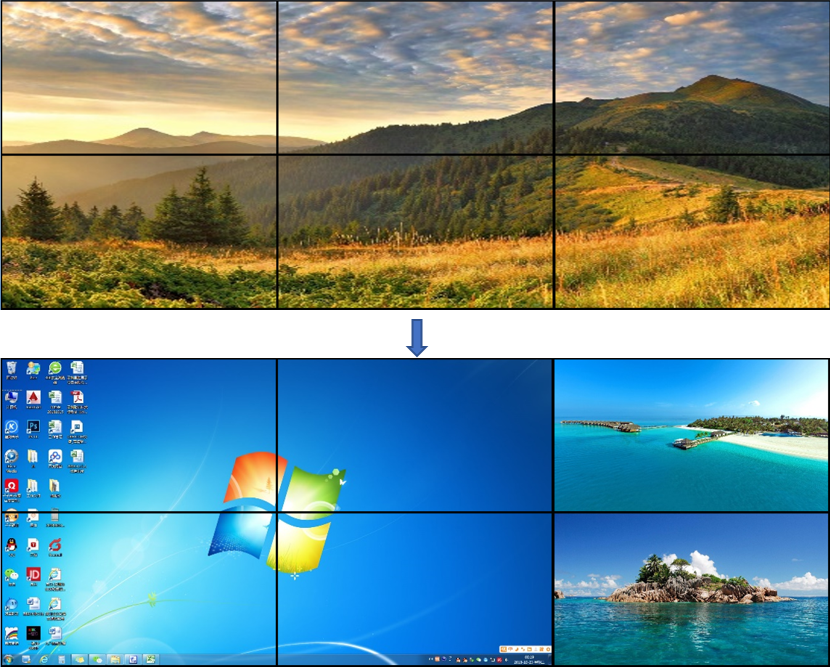

組合顯示                                                          n   輪巡顯示


n  組合顯示






n   輪巡顯示







三、外置拼接處理器

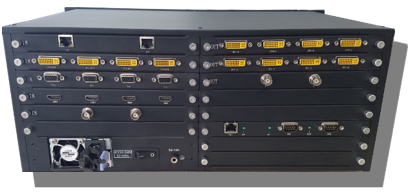

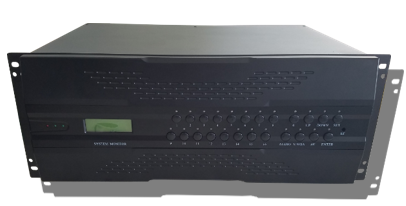

                  (外置多屏處理器樣圖)
 image.png  image.png

 功能:

將一路視頻信號分割為多個顯示單元,將分割后的顯示單元信號輸出到多個顯示屏,并完成用多個顯示屏拼接組成一個完整的圖像;外置多屏處理器涵蓋分配器、矩陣的功能。
           l  信號類型:HDMI、DVI、VGA、CVBS、IPV、HDBaseT、Fiber等;
           l  接口特點:多進多出;(多個輸入接口,多個輸出接口,接口類型任選)
           l  設備特點:是專業的視頻處理與控制設備,可選功能豐富;多采用純硬件(FPGA)架構設計,無操作系統,性能穩定;輸入輸出模塊、控制模塊、電源風扇等多種模塊均支持熱插拔,便于系統升級管理和快速維護;具備RS232控制接口、網絡控制口;
          l  規格:無標配版,接口類型和接口數量均根據項目需求進行選配,單臺設備支持的接口數量各品牌廠家的產品略有差異;可多臺設備級聯;
          l  應用:有多路前端信號源、矩陣不能滿足其功能的拼接屏項目。

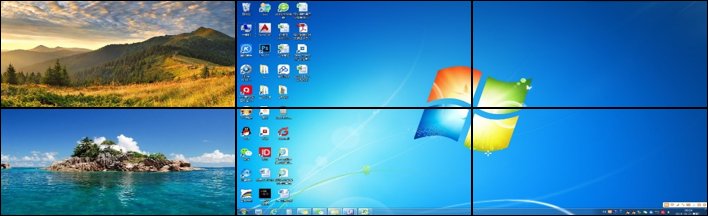

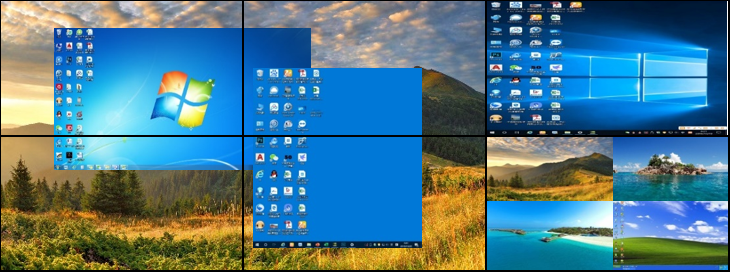

采用外置多屏處理器作為信號處理設備的液晶拼接顯示系統可實現的部分顯示功能:

n  單屏顯示                               n  整屏顯示                        n  組合顯示
n  輪巡顯示                               n  單屏分割                        n  任意開窗
n  畫面疊加                               n  畫面漫游


n  單屏分割、開窗、漫游、疊加



小結:

1、根據前端信號源的數量和顯示功能的需求,確定信號處理設備的類型;

2、根據前端信號源的數量,確定信號處理設備的輸入接口數量;

3、根據后端拼接屏的數量,確定信號處理設備的輸出接口數量;

4、根據前端信號源的類型,確定信號處理設備的接口類型;

5、根據信號處理設備的輸出接口類型,確定后端線材的類型。

通過以上的小結,我們會清楚我人應該選購什么樣的拼接大屏信號處理設備。
