市場常見的DID液晶拼接屏大家有所了解,今天我們分享下DID、DLP、PDP、OLED性能對比資料,讓大家更了解液晶顯示。

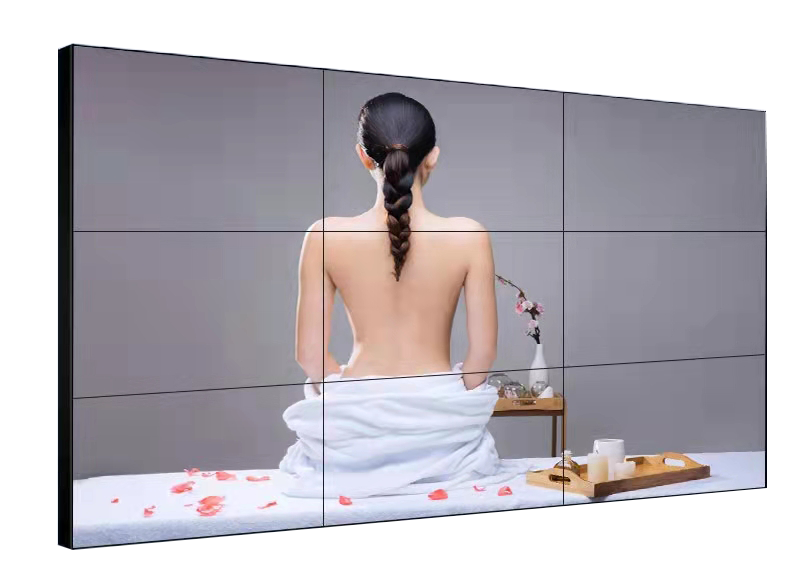

一、什么是液晶拼接屏:
拼接屏是一個完整的顯示單元,既能單獨作為顯示器使用,又可以拼接組成超大屏幕使用。根據不同使用需求,實現可變大也可變小的百變大屏功能:單屏分割顯示、單屏單獨顯示、任意組合顯示、全屏液晶拼接、豎屏顯示,圖像邊框可選補償或遮蓋。
二二、液晶拼接屏的種類:
目前市場上以下幾種拼接屏
1、DID:液晶拼接 (市場常見)
2、DLP:背投拼接 (市場需求量減少)
3、PDP:等離子拼接(市場需求量減少)
4、OLED:有機發光二極管拼接屏(色彩對比度高,市場價格略高)
三、液晶拼接性能了解:

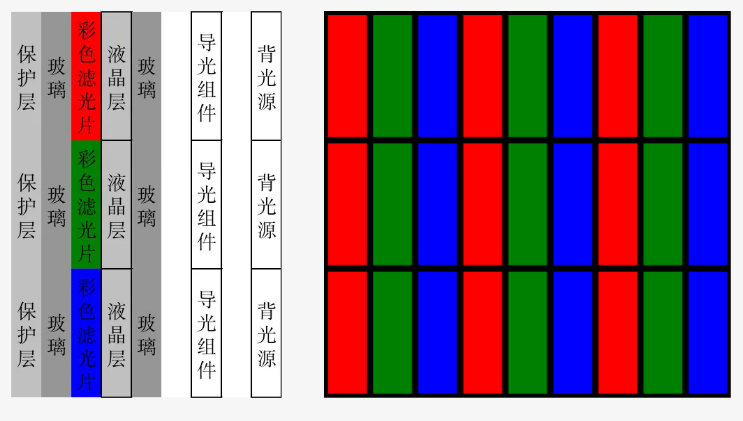

3.1、DID液晶拼接顯示原理:
1、液晶屏主要由背光及液晶玻璃組成;
2、背光源一般是由CCFL(日光燈管型)
或LED(發光二極管)等發光器件組成;
3、液晶面板是在玻璃間印刷液晶層,濾光
層,導電層以及保護層組成;
4、背光源發出的亮光經過導光組件,形成
均勻的白色光源,照射液晶層,液晶層加
電則會根據電流強度變化透明度,穿透液
晶層的光線經過濾光片和玻璃后展現在
人眼中是明暗不一的彩色像素點(分辨率
的即是該液晶屏的像素點陣列數量)N個像
素陣列組合成一幅色彩鮮艷的畫面;
3.2、DLP顯示原理:
1、DLP主要由光學部分,成像部分及顯示
部分組成;
2、光學部分包含光源(LED或高壓汞燈泡)
透鏡,折射鏡,鏡頭等部分組成;
3、成像部分主要由DMD芯片以及驅動電路
組成;
4、DLP由光源經過光學器件的聚焦,分色,
折射到DMD芯片,DMD芯片有幾十上百萬
個受驅動電路控制的微鏡,變換著光線,變
化后的光線經鏡頭放大,投射到屏幕上,形
成彩色圖像;

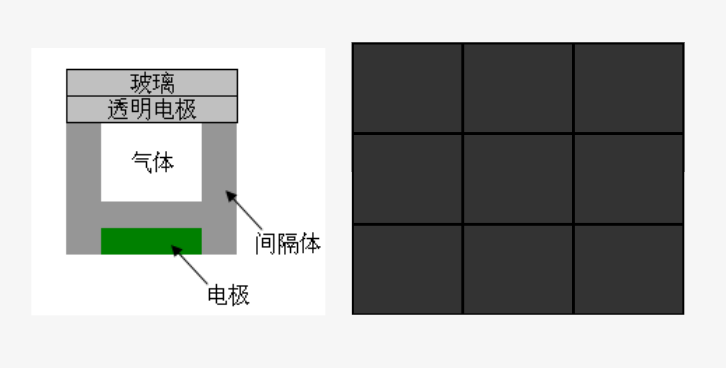

3.3、 顯示原理:
1、等離子的發光原理是在玻璃的真空空隙里
注入氣體,利用加電壓方式,使氣體產生等
離子效應,放出紫外線,激發R(紅),G(綠),
B(藍)三種顏色的熒光體,矩陣式的等離子體,
通過電壓的強弱變化,產生明暗不一的變化,
形成一副色彩鮮艷的畫面;等離子是自發光
器件。

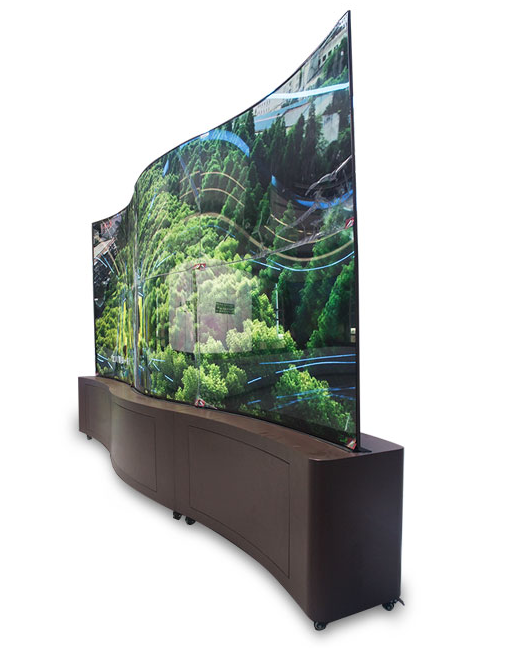

3.4 、OLED顯示原理:
1、OLED顯示是屏體自發光呈現的,OLED屏幕材料是采用超薄的有機材料涂層和玻璃板組成,當有電流通過時候,這種材料就會發光。
四、拼接屏參數性能對比:
類型
|
亮度
|
拼縫
|
對比度
|
色彩飽和度
|
尺寸
|
分辨率
|
DID拼接
|
500-800cd/m2
|
3.5-0.9mm
|
1200-4000
|
92~97%
|
46~75
|
1920*1080 3840*2160
|
DLP拼接
|
300cd/m2
|
1mm
|
800-1000
|
70~80%
|
60-80
|
1024*768
|
PDP拼接
|
1700cd/m2
|
1-3mm
|
10000
|
97%
|
40-60
|
1366*768
|
OLED拼接
|
400cd/m2
|
3.5mm
|
10000
|
100%
|
55
|
1920*1080
|
總結:
1、液晶拼接屏目前唯一的缺陷是拼縫,當前技術最窄做到物理拼縫0.88mm;液晶屏色彩鮮,使用壽命高,穩定性好,故障率低,幾乎沒有后期維護費用,目前已經是大屏幕行業的最具競爭力的大屏方案,在OLED拼接屏進入市場前,液晶拼接屏的優勢還將進一步擴大;
2、DLP屏因為燈泡易老化,需要經常更換,導致后期維護成本高,但其獨有的無縫融合技術在地圖顯示,調度等領域有一定優勢;
3、等離子屏不能長時間顯示靜態畫面,嚴重的灼屏現象使其應用領域受到嚴格限制,等離子屏由于屏內是真空注入氣體,在高海拔地區也因為氣壓原因,會產生氣腔爆裂而損壞;但等離子屏有無可比擬的色彩飽和度及對比度,畫面還原性,在動態展示領域有一定優勢;
4、OLED色彩鮮艷,還原度高,屏幕可彎曲,整體輕薄,價格偏高,不適合靜態播放,容易燒屏。但整體在色彩度上和曲面項目上有一定的優勢:
